Do powierzchni trawiastej, ziemnej i piaszczystej

Nasze kotwy gruntowe to stabilna, ocynkowana ogniowo i malowana proszkowo stalowa konstrukcja szkieletowa, którą można osadzić w fundamencie betonowym lub wbić bezpośrednio w twardą ziemię.

Bezpośrednie wkopanie w ziemię

Jeśli zdecydujesz się na bezpośrednie wkopanie, upewnij się, że ziemia jest bardzo twarda, aby zapewnić stabilność. Zalecamy wykopanie otworu za pomocą łopaty.

Instrukcja krok po kroku dotycząca wkopywania

1. Oblicz odległość: Odległości między otworami muszą być dokładnie określone. W praktyce sprawdza się postępowanie według słupków. Najpierw wybierz żądane miejsce ustawienia stojaka, a następnie zacznij od wbicia pierwszego mocowania do podłoża.
2. Wykop otwór: Wykop otwór tak, aby mocowanie gruntowe pasowało do niego idealnie i od początku miało niewielki luz.
3. Wyrównaj mocowanie: Wyrównaj mocowanie w pionie i poziomie.
4. Wsyp ziemię i zagęść ją: Wsyp ziemię z powrotem do otworu. Podczas wsypywania ziemię należy wielokrotnie spłukiwać wodą i zagęszczać (na przykład za pomocą drewnianego klocka), aby uzyskać jak największą wytrzymałość.
5. Mocowanie pionowe: przykręć pierwszy element pionowy.
6. Określ odległość do najbliższego słupka: Umieść poprzeczkę na dole, aby określić prawidłową odległość do najbliższego słupka.
7. Wyrówna słupki: upewnij się, że słupki są ustawione pionowo.
8. Dokręć nakrętki: Dokręć nakrętki na kotwach podłogowych dopiero po całkowitym ustawieniu całego stojaka zewnętrznego, aby mieć możliwość wprowadzenia poprawek.

Wylewanie fundamentów punktowych

W przypadku wylewania kotew gruntowych w fundamentach punktowych należy postępować w podobny sposób. Sprawdził się tu tak zwany beton szybki lub ogrodowy. Szczegółowe informacje na temat fundamentów znajdują się również w rozdziale „Mocowanie śrubowe”.

Sicherheitshinweis

Überprüfe regelmäßig die Verankerungen auf Lockerungen oder Schäden.

Do posadzek betonowych i fundamentów punktowych w piasku i ziemi

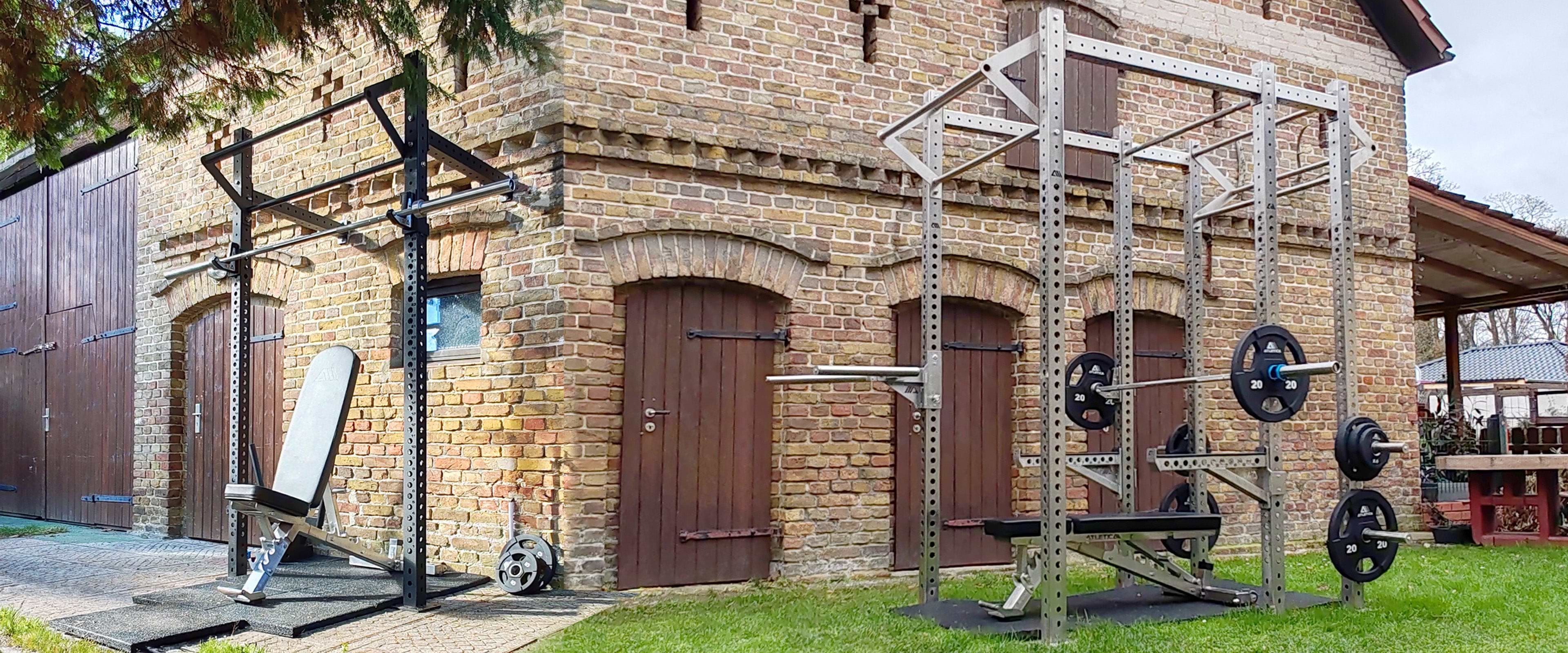

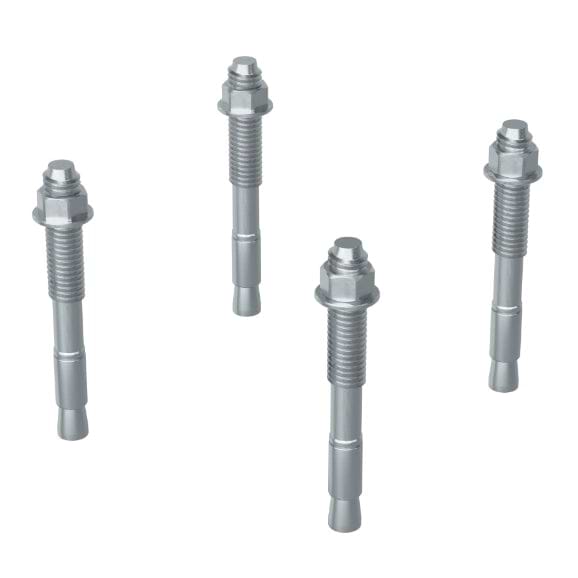

Chcesz zamocować zewnętrzny Power Rack ATLETICA na betonowej podłodze lub w piasku i ziemi? W takim razie nasze mocowania śrubowe są dla CIebie właściwym wyborem! Służą one do dużych obciążeń i zapewniają niezawodne mocowanie.

Sposób działania

Mocowania śrubowe działają na zasadzie mechanicznego rozprężenia w otworze. Podczas dokręcania nakrętki tuleja rozpręża się, tworząc trwałe połączenie z betonem.

Montaż

Montaż jest bardzo prosty:

1. Wywierć: Wywierć otwór w betonowej podłodze za pomocą wiertła do betonu 16 mm.
2. Włóż: Włóż kotwę śrubową do otworu.
3. Dokręć: Dokręć nakrętkę kluczem 18 mm.

Ważne informacje:

• Zachowaj odpowiednią odległość od krawędzi betonu, aby zapewnić pełną nośność i zapobiec uszkodzeniu betonu.
• W przypadku gruntu piaszczystego lub ziemnego należy wykonać fundamenty punktowe.

Fundamenty w piasku lub ziemi

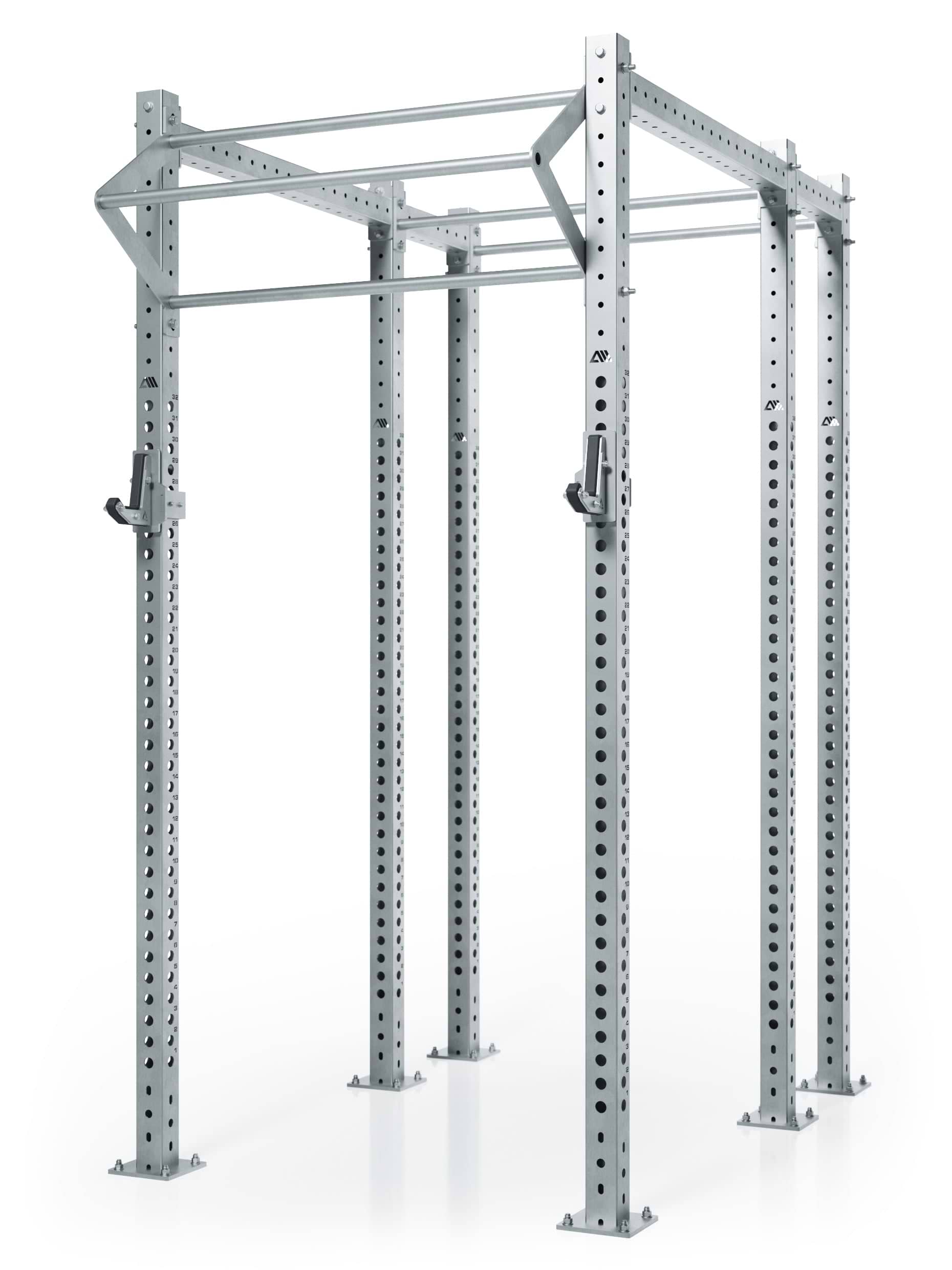

• Stojak zewnętrzny R8 z 4 lub więcej słupkami: Fundamenty o powierzchni co najmniej 30 x 30 cm i głębokości 50 cm.

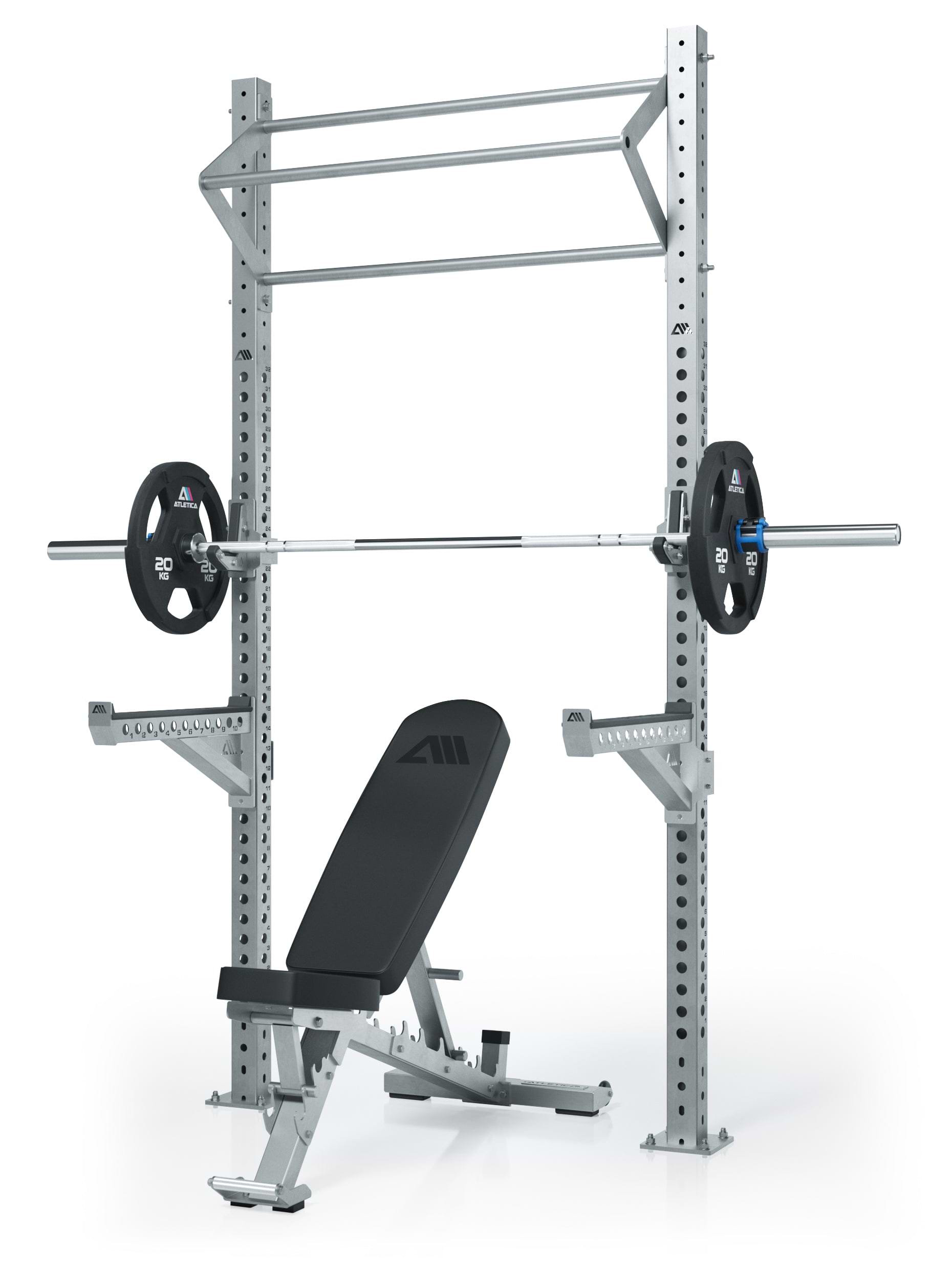

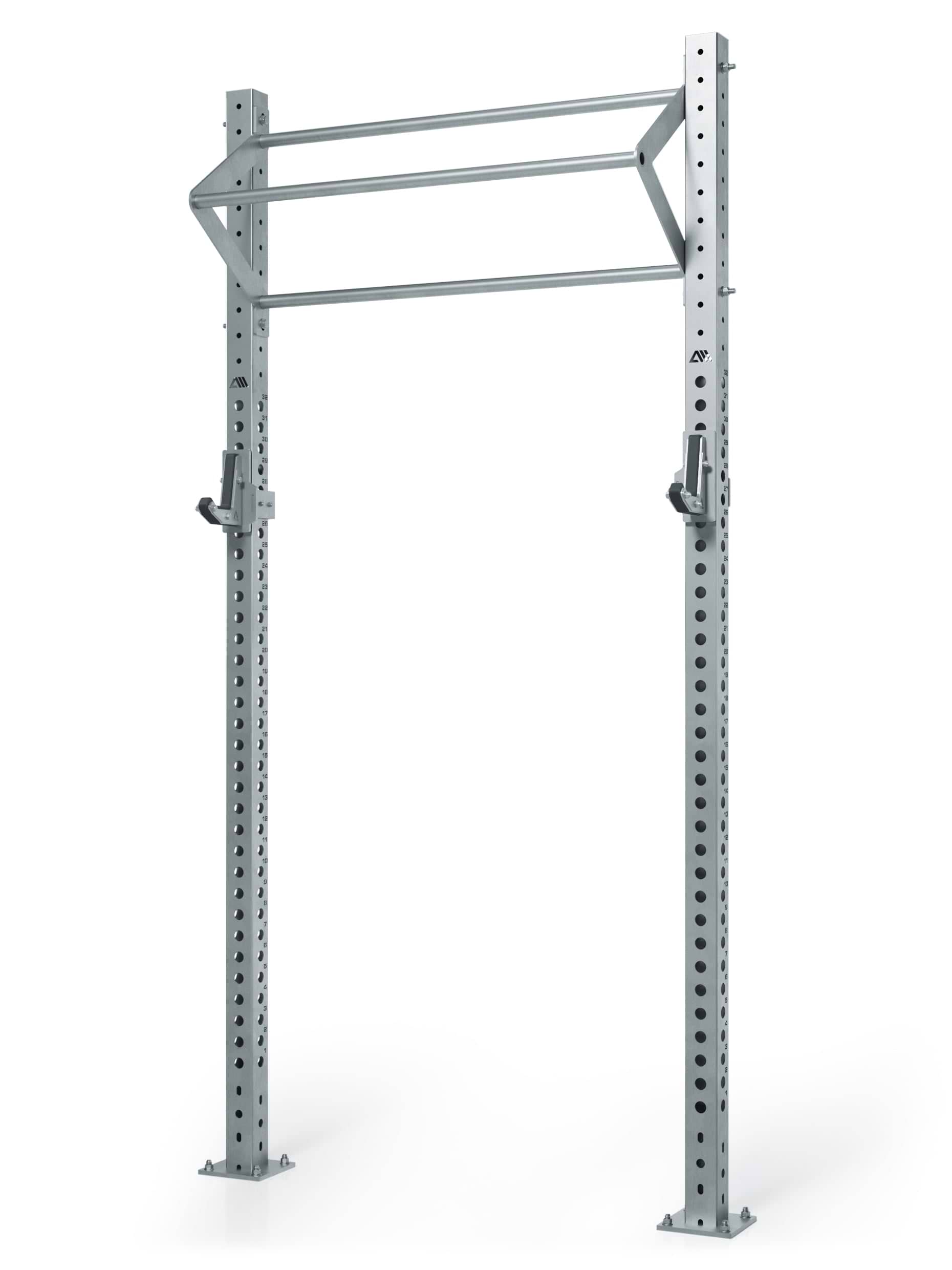

• Wolnostojący rack zewnętrzny z 2 słupkami (np. „R8 Jade”): fundamenty o wymiarach 40 x 40 cm i głębokości 60 cm.

Słupek Pro wymaga 4 kotew śrubkowych.

Szczegóły

• Wymiary: M12x90, szerokość klucza 18 mm, średnica tulei 16 mm
• Materiał: Stal szlachetna 304
• Wymagane narzędzia: wiertło do betonu 16 mm i wiertarka/wiertarka udarowa, młotek do wbijania śrub, klucz nasadowy 18 mm

Rozwiązanie dla wszystkich podłóg

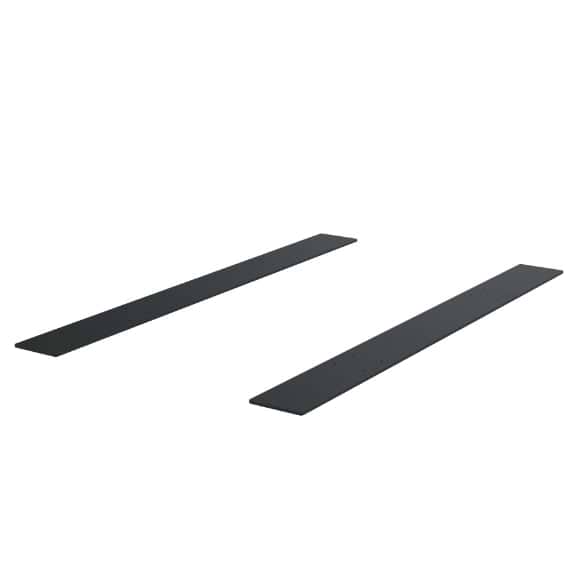

Szukasz prostego sposobu na ustabilizowanie stojaka zewnętrznego R8 lub indywidualnej konfiguracji Power Racka o wymiarach podstawowych 108 x 108 cm? W takim razie nasze płyty ślizgowe są właśnie dla Ciebie!

Zalety

• Stabilność: ocynkowane ogniowo i podwójnie malowane proszkowo płyty obciążające zapewniają stabilność stojaka.
• Elastyczność: Idealne do wszystkich rodzajów podłoża, niezależnie od tego, czy jest to trawnik, ziemia, płyty chodnikowe, kostka brukowa czy beton.
• Prosty montaż: Słupki wystarczy wkręcić od góry w gwinty płyt ślizgowych.
• Bez wymogu wiercenia: idealne rozwiązanie, jeśli nie chcesz lub nie możesz uszkodzić podłogi.
• Zalecane odstępy: Odległość między słupkami jest określona przez płyty ślizgowe, co ułatwia montaż stojaka.

Wymiary

• 230 x 23 cm
• Grubość materiału: 11 mm

Konstrukcja

1. Właściwe miejsce: Umieść płytki ślizgowe w wybranym miejscu na zewnątrz.
2. Wyrównanie: Wyrównaj płyty równolegle do siebie. Odległość między płytami musi wynosić 93 cm (krawędź wewnętrzna).
3. Mocowanie słupków: Przykręć słupki od góry do gwintów płyt ślizgowych.

Wskazówka

Niewielka korekta położenia płyt ślizgowych jest możliwa nawet podczas montażu w stelażu.
